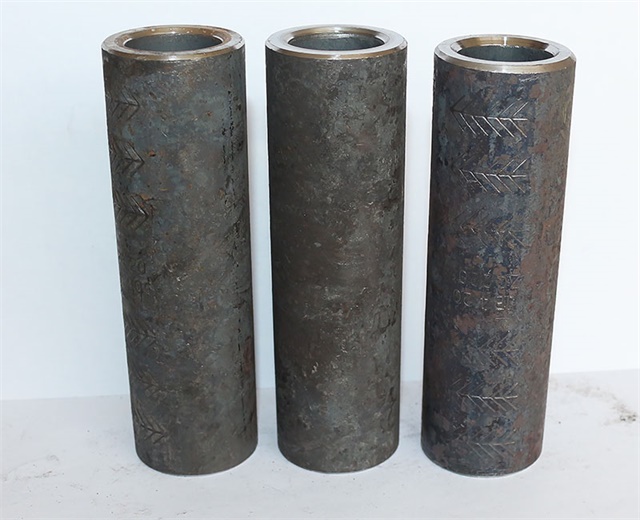

鋼筋套筒注漿施工是裝配式建筑中常用的鋼筋連接方式之一，以下是詳細的施工流程和注意事項：

　　一、施工流程

　　前期準備

　　人員培訓：灌漿作業人員須經過考核合格，持證上崗。同時，應配備專職質檢人員對灌漿作業進行全過程檢查和監督。

　　材料準備：灌漿料應使用鋼筋套筒連接用專用灌漿料，材料進場使用前應提供出廠合格證及質量證明文件，并進行抽樣檢測，合格后方能使用。其使用性能應符合現行行業標準《鋼筋連接用套筒灌漿料》JG/T 408的規定。底部坐漿材料應滿足設計要求，按現行標準《混凝土強度檢驗評定標準》GB/T 50107的要求進行檢驗。

　　設備準備：灌漿作業前要準備好灌漿料制備、灌漿、灌漿試驗及分倉和接縫封堵的設備與工具，如灌漿機、攪拌桶、電子計量稱、流動度檢測截圓錐模和玻璃板、鋼板尺或卷尺等。同時，為了預防停電和灌漿失敗沖洗等，還要準備發電機和高壓水泵等備用設備。

　　方案編制：制定灌漿作業專項施工方案和操作規程，灌漿作業前技術人員需要對灌漿作業人員進行技術交底和操作規程培訓。灌漿作業前還需要對灌漿料拌合物流動度、灌漿料抗壓強度、灌漿套筒連接性能進行檢測和試驗。

　　構件準備

　　構件檢查：構件出廠前，檢查套筒位置是否準確，鋼筋位置、尺寸是否合格，檢查灌漿套筒內部、灌漿孔、出漿孔是否通透。

　　接觸面清理：構件吊裝前，應清理構件與樓板接觸面，保證接觸面無灰渣、無油污、灑水潤濕但不應有積水。

　　構件固定：構件安裝完畢后，采用必要的支撐工具，加以固定。

　　分倉處理：墻體吊裝前，在墻體安裝處預先采用座漿料按深化設計圖紙進行分倉，每個倉位長度一般不超過1.5m，超過1.5m的倉體宜在中部進行隔斷，分倉時需保證該處密實。

　　灌漿料拌制

　　材料稱量：按灌漿料生產廠家說明書的要求確定水料比，準確稱量灌漿料和水。

　　攪拌：將灌漿料倒入攪拌機中，啟動攪拌機并慢慢加水，均勻攪拌7~8分鐘，再靜置2~3分鐘排除氣泡。然后進行流動度測試，要求初始流動度不小于300mm。

　　灌漿施工

　　灌漿孔清理：灌漿前，用氣泵清理灌漿孔，清除孔中浮灰、雜物等，以保證孔道通暢。

　　注漿：使用專用灌漿設備，逐個或分批向套筒灌漿。從套筒灌漿孔采用壓力灌漿法進行灌漿，通過控制注漿壓力來控制注漿料流速。

　　封堵：灌漿時，所有進/出漿孔均不進行封堵。當進/出漿孔開始往外溢流漿料，且溢流面充滿進/出漿孔截面時立即塞入橡膠塞進行封堵。拔除注漿管到封堵橡膠塞時間間隔不得超過1秒。

　　補注：灌漿過程中，如果出現漏漿現象則停止灌漿并處理漏漿部位，漏漿嚴重則提起墻板重新封倉、灌漿。灌漿完成后，檢查是否有未注滿的情況，如有則進行補注。

　　后續處理

　　清理：及時清理溢流漿料，防止灌漿料凝固，污染樓面/墻面。

　　養護：灌漿部位應灑水保濕養護不得少于7天。

　　驗收：灌漿完成后，進行質量驗收，包括灌漿料抗壓強度試驗、灌漿孔和出漿孔檢查等。

　　二、施工注意事項

　　灌漿料使用：灌漿料拌合物應在灌漿料生產廠家給出的作業時間內使用完，且最長不宜超過30分鐘。已經開始初凝的灌漿料拌合物不能繼續使用。

　　灌漿作業時間：灌漿作業應在預制構件安裝后及時進行，隨層灌漿，即安裝好一層構件后立即進行該層灌漿。隔層灌漿甚至隔多層灌漿是有危險的。

　　灌漿連續性：灌漿應連續作業，嚴禁中途停止。一旦出現灌漿失敗，要立即停止灌漿作業，并立即用高壓水槍把已灌入套筒和構件結合面的灌漿料拌合物沖洗干凈。

　　灌漿溫度控制：灌漿施工時宜控制環境溫度，避免在高溫或低溫環境下進行作業。必要時應對連接處采取保溫加熱措施。

　　灌漿壓力控制：灌漿過程中，應通過控制注漿壓力來控制注漿料流速，避免壓力過大導致套筒破裂或灌漿料外溢。

　　質量記錄：灌漿全過程應有監理人員旁站，并進行視頻記錄。填寫套筒灌漿施工報告書，對整個灌漿過程進行記錄存檔。

　　三、質量控制要點

　　原材料質量控制：灌漿料、套筒、分倉材料、封堵材料和坐漿料等材料應滿足設計要求和相關標準規定。

　　施工過程控制：嚴格按照專項施工方案和操作規程進行施工，確保每個施工步驟都符合要求。

　　質量驗收：灌漿完成后，進行質量驗收，包括灌漿料抗壓強度試驗、灌漿孔和出漿孔檢查等。確保接頭連接牢固、灌漿飽滿、無滲漏現象。

　　通過以上施工流程和注意事項的嚴格控制，可以確保鋼筋套筒注漿施工的質量和效率，為裝配式建筑的結構安全和可靠性提供保障。

---
